Instrumentos Analógicos

Termómetro de Máximas y Mínimas

Para medir la temperatura máxima y mínima en un periodo de tiempo (se suelen tomar 24 horas) se utilizan los termómetros de máxima-mínima .

En la foto vemos que tiene dos escalas (dos columnas de mercurio), una de máxima y otra de mínima. Las escalas están invertidas, la de máximas aumenta de abajo arriba y la de mínimas al revés, pero en las dos escalas las temperaturas bajo cero están señaladas por números de color rojo.

Cada escala tiene una barrita azul (es un cursor deslizante). El cursor se mueve empujado por la columna de mercurio.
El cursor azul (aguja azul) “recuerda” hasta donde llegó el mercurio y su parte inferior muestra hasta donde llego el mercurio.

Fíjate que en el termómetro de la izquierda, la parte baja del cursor está frente a los 14ºC. Hasta ahí lo llevó el mercurio cuando marcó la temperatura mínima del día (cuando baja la temperatura el mercurio sube por la columna de la izquierda hacia los valores rojos y baja, en la de la columna de la derecha, también hacia valores rojos-bajo cero-).

En la parte de máximas la columna de mercurio llevo el cursor azul hasta los 22º (la máxima alcanzada en el día).

La temperatura del aire que rodeaba el termómetro en el momento de la foto era de 21º y puede verse que la señalaba los extremos de las dos columna de mercurio (máxima y mínima). Las lecturas son:

T máx = 22º ; T mín = 14º; T actual = 22º





Termómetro de alcohol

El termómetro de alcohol es un tubo capilar de vidrio de un diámetro interior muy pequeño (casi como el de un cabello), que cuenta con paredes gruesas; en uno de sus extremos se encuentra una dilatación, llamada bulbo, que está llena de alcohol, en nuestro caso se ve de color rojo.

El alcohol es una sustancia que se dilata o contrae y, por lo tanto, sube o baja dentro del tubo capilar con los cambios de temperatura. En el tubo capilar se establece una escala que marca exactamente la temperatura en ese momento.

El termómetro de alcohol fue el primero que se creó, y mide la temperatura de manera efectiva.

Los termómetros de alcohol sirven para tomar la temperatura del ambiente: se usa en todo tipo de ambiente, pero no en personas.

En nuestro caso el marcador de alcohol marca 25ºC o 68ºF, es de fácil lectura; obviamente no registra las variaciones en un intervalo de tiempo como el de Max y Min.



Pluviómetro

Cómo interpretar el caudal de lluvia

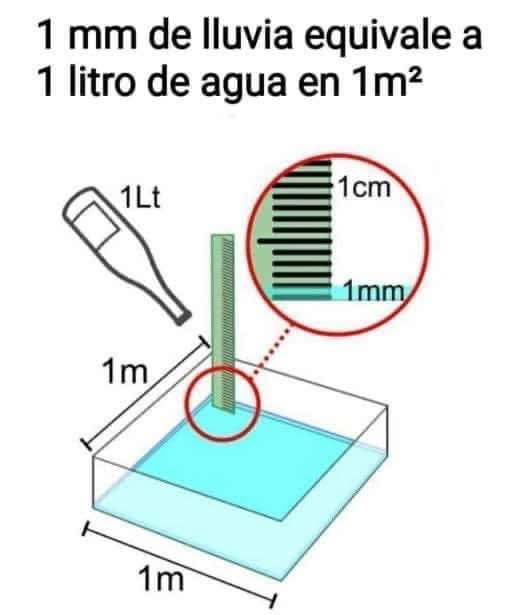

Las precipitaciones, ya sean en forma de lluvia, granizo o nieve, se pueden medir tanto en mm como en l/m2, y ambas medidas van a coincidir, es decir:

1 mm = 1 l/m2

  • mm (milímetros). Equivale a la altura que el agua de lluvia formaría sobre una superficie plana e impermeable.
  • l/m2 (litros por metro cuadrado). Equivale a los litros de agua de lluvia caídos en una superficie cuadrada de una longitud de un metro por cada lado.
  • ¿Por qué son equivalentes? Porque un litro en un cubo de un metro de ancho y un metro de largo ocupa en volumen exactamente un mm de altura. Sólo hay que pensar en que, como es habitual conocer, un cubo de 1 metro “cúbico” (un metro de alto, uno de ancho y uno de alto) tiene una capacidad de 1000 litros. Si un metro de altura son 1000 milímetros (mm), entonces 1 mm corresponderá, por tanto, a un litro.

Las precipitaciones en forma de nieve también se suelen medir en cm (centímetros), que equivale a la altura de la nieve caída sobre una superficie plana e impermeable. Se considera que, aproximadamente, el espesor de la nieve es 10 veces el del agua. Por tanto, 1 cm de nieve equivale a 1 mm de agua, aunque esto puede variar de 0,5 a 2 mm en función de la densidad de la nieve, entonces.

1 cm nieve ≈ 1 mm lluvia

En las zonas altas del páramo andino, concretamente en las faldas del Chimborazo hay que considerar estos datos puesto que ahí nieva en las épocas en que la parte baja del páramo llueve; por lo tanto las vías transitables se vuelven peligrosas.

Barómetro

Presión Atmosférica

La presión atmosférica es un fenómeno físico causado por la presión del aire sobre la superficie de la Tierra es diferente en los distintos lugares del planeta; se debe a la diferente intensidad de calor que recibe la superficie.

Cuando el aire se eleva, deja debajo de sí una área de baja presión, porque al ascender ya no presiona sobre la superficie de la tierra tan fuertemente.

Cuando el aire desciende, empuja con más fuerza sobre la superficie terrestre formando áreas de alta presión.

La diferencia de presiones hace que el aire se mueva desde las zonas de presión más alta a las de presión más baja, para tratar de emparejarlas o compensarlas. A nivel atmosférico todo consiste en la búsqueda del equilibrio y es esto precisamente lo que genera el viento.

La unidad que se usa para medir la presión es el milibar o hectopascal. A nivel del mar la presión normal es de 1013,2 Hpa. ó 760 mm de Mercurio (esto gracias al experimento de Toricelli).



Veleta

Dirección del viento

Se define como la componente horizontal del movimiento del aire (no se tiene en cuenta el movimiento vertical). Queda determinado por su dirección, que se expresa en grados sexagesimales (entendiéndose que la medida significa la dirección desde donde viene el viento), y por su velocidad, que se expresa en millas náuticas por hora, o en nudos, en nuestro caso metros por segundo o kilómetros por hora.

La dirección se suele referir al punto más próximo de la rosa de los vientos que consta de ocho rumbos principales, entre los cuales se efectúan subdivisiones intermedias. Se mide con la veleta.

El instrumento que mide la dirección del viento se denomina Veleta

Velocidad del Viento

La velocidad se mide con los anemómetros. Los hay de diferentes tipos: de coperolas, que giran más o menos rápido según la velocidad del aire; otros aprovechan el efecto de succión o compresión que origina porque la presión que ejerce el aire en movimiento es mayor que la del mismo en reposo, de tal manera que se mide esa diferencia de presión que depende de la velocidad del viento (el instrumento se denomina tubo pitot)

Velocidad Especificación
Definición m/seg. km/h En la mar
CALMA 0 – 0,2 < 1 La mar está como un espejo
VENTOLINA 0,3 – 1,5 1 – 5 Rizos sin espuma
FLOJITO (Suave) 1,6 – 3,3 6 – 11 Olas pequeñas que no llegan a romper
FLOJO (Leve) 3,4 – 5,4 12 -19 Olas algo mayores cuyas crestas comienzan a romper. Borreguillos dispersos
BONANCIBLE (Moderado) 5,5 – 7,9 20 – 28 Las olas se hacen más largas. Borreguillos numerosos.
FRESQUITO (Regular) 8,0 – 10,7 29 – 38 Olas moderadas alargadas. Gran abundancia de borreguillos, eventualmente algunos rociones
FRESCO (Fuerte) 10,8 – 13,8 39 – 49 Comienzan a formarse olas grandes. Las crestas de espuma blanca se extienden por todas partes. Aumentan los rociones.
FRESCACHON (Muy fuerte) 13,9 – 17,1 50 – 61 La mar engruesa. La espuma de las crestas empieza a ser arrastrada por el viento, formando nubecillas.
TEMPORAL  17,2 – 20,7 62 – 74 Olas de altura media y más alargadas. De las crestas se desprenden algunos rociones en forma de torbellinos. La espuma es arrastrada en nubes blancas.
TEMPORAL FUERTE 20,8 – 24,4 75 – 88 Olas gruesas: la espuma es arrastrada en capas espesas. Las crestas de las olas comienzan a romper. Los rociones dificultan la visibilidad.
TEMPORAL DURO 24,5 – 28,4 89 – 102 Olas muy gruesas con crestas empenechadas. La espuma se alomera en grandes bancos, siendo arrastrada por el viento en forma de espesas estelas blancas. En su conjunto la superficie del mar parece blanca. La visibilidad se reduce.
TEMPORAL MUY DURO 28,5 – 32,6 103 – 117 Olas excepcionalmente grandes (los buques de pequeño y mediano tonelaje pueden perderse de vista). La mar está completamente cubierta de bancos de espuma blanca extendida en la dirección del viento. Se reduce aún más la visibilidad.
TEMPORAL HURACANADO (Huracán) 32,7 – 36,9 118 – 133 El aire está lleno de espuma y de rociones. La mar está completamente blanca debido a los bancos de espuma. La visibilidad es muy reducida.

Instrumentos Digitales

Estación Digital.

La estación digital instalada es un sistema automático con sensores que permiten obtener lecturas de:

  • Humedad
  • Temperatura
  • Presión Atmosférica
  • Velocidad del Viento

Lo cual nos permite obtener datos más reales y de forma permanente a lo largo del día y noche, con información que luego el subida al servidor del clima que es mantenido de manera diaria las 24 horas, los 7 días de la semana y los 365 días del año; siempre y cuando las condiciones tecnológica (Internet) o económicas lo permitan.

El siguiente enlace te trasladará al mapa de las estaciones en el País y pospuesto a nuestras estaciones en Bolívar
